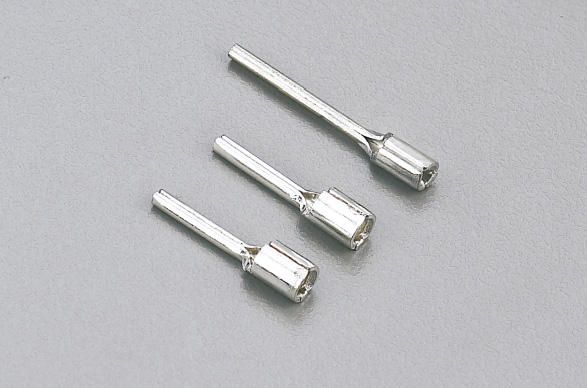

针形裸端头(TZ型)

针形裸端头(TZ型)

￥ 0.00
0.00



导线截面:0.5~1.5mm² (美国线规22~26)       最大电流：Imax=19A

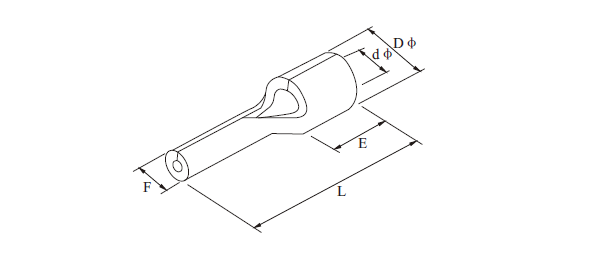

编 号
 尺寸
F (mm)
 L(mm)
 E(mm)
 D Φ (mm)
 d Φ (mm)
PTN 1.25-9
 1.9
 13.8 4.8
 3.4
 1.7
PTN 1.25-10
 1.9 14.8
PTN 1.25-12
 1.9
 16.8
PTN 1.25-13
 1.9
 17.8
PTN 1.25-18
 1.9
 22.8

导线截面:1.5~2.5mm² (美国线规16~14)       最大电流：Imax=27A
编 号
 尺寸
F (mm)
 L(mm)
 E(mm)
 D Φ (mm)
 d Φ (mm)
PTN 2-9
 1.9 13.8 4.8
 4.1
 2.3
PTN 2-10
 1.9 14.8
PTN 2-12
 1.9 16.8
PTN 2-13
 1.9 17.8

导线截面:2.5~4mm² (美国线规14~12)          最大电流：Imax=37A
编 号
 尺寸
F (mm)
 L(mm)
 E(mm)
 D Φ (mm)
 d Φ (mm)
PTN 3.5-10
 2.8 14.8 4.8 4.1 2.3
PTN 3.5-13
 2.8 19.5

导线截面:4~6mm (美国线规12~10)          最大电流：Imax=47A
编 号
 尺寸
F (mm)
 L(mm)
 E(mm)
 D Φ (mm)
 d Φ (mm)
PTN 5.5-13
 2.8 6.0 6.0 5.6 3.4
